GB/T 7689.5-2013 第 5 部分：玻璃纤维拉伸断裂强力和断裂伸长的测定

GB/T 7689.5-2013《增强材料 机织物试验方法 第 5 部分：玻璃纤维拉伸断裂强力和断裂伸长的测定》（等同采用 ISO 4606:1995）是玻纤织物拉伸力学性能的核心测试国标。

适用范围：未浸渍、浆料 / 硬化剂浸渍的玻璃纤维机织物；

不适用于橡胶 / 塑料涂层织物

仪器要求

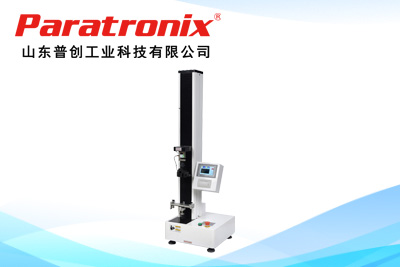

1. Paratronix普创科技ETT-A电子万能试验机

负荷测量精度：0.5 级或 1 级（误差 ±0.5% ~ ±1%）

负荷量程：1 kN ~ 5 kN（适配玻纤布强力）

位移分辨率：≤ 0.01 mm

夹头分离速度：50 mm/min ± 3 mm/min

夹具：气动平夹具（防打滑、防夹伤）

2. 关键试验参数

标距（夹持距离）：100 mm ± 1 mm（Ⅱ 型试样）

预张力：0.5 N/cm 宽度（消除松弛）

试样规格：

Ⅱ 型（常用）：25 mm × 200 mm（有效宽度 25 mm）

Ⅰ 型：50 mm × 350 mm（有效宽度 50 mm）

调湿条件：20 ℃ ± 5 ℃，65% RH ± 5%，平衡 ≥ 24 h

3.配套夹具与配件

气动平夹具（25 mm / 50 mm 宽）

1 kN / 2 kN 高精度载荷传感器（0.5 级）

试样裁刀（25 mm / 50 mm 宽）

标准温湿度箱（调湿用）

4.试验步骤要点

取样：距布边 ≥ 100 mm，经向、纬向各 ≥ 5 条

调湿：标准环境下平衡至稳定

装样：垂直居中，施加预张力，无歪斜

测试：50 mm/min 速率拉伸至断裂

记录：断裂强力（N）、断裂伸长（mm）、断裂位置

数据处理：

断裂强力：平均值（N/25mm）

断裂伸长率：(断裂伸长 - 标距) / 标距 × 100%

剔除：断裂在夹具内 / 边缘的试样（无效）
